Thượng Hải Banghuai Heavy Industry Machinery Co., Ltd.
| Nguồn gốc: | thượng hải |
|---|---|
| Hàng hiệu: | Shanghai banghuai Heavy Industry Machinery Co., Ltd |
| Chứng nhận: | ISO9001 |
| Số lượng đặt hàng tối thiểu: | 1 |
| Giá bán: | Price negotiable |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 100 |
| Số mô hình: | PE900×1200 | Kích thước đầu vào: | 0-850mm |
|---|---|---|---|
| Năng lực sản xuất: | 220-500T/giờ | vật liệu áp dụng: | Quặng có độ cứng khác nhau |
| Các trường ứng dụng: | Nhà máy xi măng, nghiền dây chuyền sản xuất cốt liệu lớn | Công suất động cơ (kW): | 132 |
| Trọng lượng (t): | 48 | Kích thước tổng thể: | 3500×2850×3290 |
| Điểm nổi bật: | Máy nghiền hàm PE 500T/h,Máy nghiền hàm PEV900×1200,Máy nghiền đá hàm PE |
||
Mô tả Sản phẩm
PEV900×1200Máy nghiền hàm Máy nghiền côn Máy nghiền đá Máy nghiền mỏ
Máy nghiền chủ yếu bao gồm tấm bảo vệ đầu hàm, tấm hàm di chuyển, tấm hàm cố định, tấm bảo vệ bên, khung, đế máy chủ (không bị hỏng nếu không có dây đai), tấm khuỷu tay, lò xo, tấm đệm khuỷu tay, cơ cấu điều chỉnh cổng xả, trục lệch tâm , ổ trục, ròng rọc dây đai (bánh đà), hệ thống khởi động, thiết bị khóa và hệ thống bôi trơn.
Khung được hàn bằng thép tấm.Tấm hàm cố định bao gồm các tấm hàm cố định trên và dưới và các tấm hàm cố định ở giữa (hơn 75 bị hỏng), được cố định trên bức tường phía trước của khung thông qua kẹp cố định bằng sắt và bu lông cố định;Tấm hàm di động được cố định trên đầu hàm bằng sắt ép hàm di động.
Ngoài việc hỗ trợ đầu hàm và làm cho nó chạy theo một quỹ đạo nhất định, lớp lót đóng vai trò bảo vệ khi khoang nghiền đi vào vật lạ không thể bị phá vỡ và tải trọng tăng mạnh;Đó là để cắt tải và bảo vệ các bộ phận khác khỏi bị hư hại do tự gãy.
Thiết bị điều chỉnh sử dụng loại điều chỉnh nêm và nêm có thể di chuyển sang trái và phải trong máng của bức tường phía sau của khung;Xoay đai ốc xoay của thiết bị điều chỉnh để điều khiển nêm di chuyển sang trái và phải, để điều chỉnh kích thước của cổng xả.
Thanh kéo lò xo, lò xo và thiết bị khóa đóng vai trò khóa để siết chặt hàm di chuyển và ngăn tấm khuỷu tay rơi ra, để máy nghiền hoạt động bình thường.Khi máy nghiền hoạt động, áp suất lò xo không được quá lớn, miễn là có thể loại bỏ âm thanh va chạm giữa tấm khuỷu tay và ghế điều chỉnh tấm khuỷu tay.
| Mô hình | Kích thước đầu vào của nguồn cấp dữ liệu (mm) | Kích thước đầu vào tối đa (mm) | Công suất (t / h) | Điện năng (kw) | Kích thước tổng thể LxWxH(mm) | Trọng lượng (tấn) |
| PE150×250 | 150×250 | 125 | 1-5 | 5,5 | 875× 758× 850 | 0,81 |
| PE250×400 | 250×400 | 210 | 5-20 | 15 | 1450× 1315× 1296 | 2,8 |
| PE400×600 | 400×600 | 340 | 25-65 | 30 | 1565× 1732× 1586 | 6,5 |
| PE500×750 | 500×750 | 425 | 45-80 | 55 | 1892× 2054× 1853 | 10.1 |
| PE600×900 | 600×900 | 500 | 70-150 | 55-75 | 2520× 1840× 2303 | 15,5 |
| PE750×1060 | 750×1060 | 630 | 130-260 | 110 | 2620× 2302× 3110 | 28 |
| PE900×1200 | 900×1200 | 750 | 220-500 | 110-132 | 3789× 2826× 3025 | 50 |
| PE1000×1200 | 1000×1200 | 850 | 250-700 | 132 | 3889× 2826× 3025 | 57 |
| PE1200x1500 | 1200×1500 | 1020 | 400-1000 | 160-220 | 4200× 3750× 3820 | 100,9 |
| PEX150x750 | 150x750 | 125 | 5-16 | 15 | 1200x1500x1200 | 3,8 |
| PEX250x750 | 250x750 | 210 | 15-30 | 30 | 1667x1545x1250 | 5.6 |
| PEX250x1000 | 250x1000 | 210 | 20-50 | 30 | 1530x1992x1380 | 7 |
| PEX250x1200 | 250x1200 | 210 | 25-60 | 37 | 1900x2190x1430 | số 8 |
| PEX300x1300 | 300x1300 | 250 | 30-105 | 55-75 | 2720x1950x1600 | 11 |
| PEW250x1000 | 250x1000 | 220 | 15-50 | 37 | 1400x1850x1310 | 6,8 |
| PEW250x1200 | 250x1200 | 220 | 20-60 | 37 | 1400x20500x1310 | 7,8 |
| PEW400x600 | 400x600 | 350 | 15-70 | 37 | 1920x1460x1840 | số 8 |
| PEW760 | 760x1100 | 620 | 150-350 | 110 | 2600x2500x2200 | 27 |
| PEW860 | 860x1100 | 720 | 200-500 | 132 | 3300x2320x3120 | 32 |
1, Linh kiện, sản xuất xuất sắc
Hàm di động được làm bằng vật liệu tốt, có độ bền cao.Cụm hàm di động bao gồm thép đúc chất lượng cao và được dẫn động bởi hai bánh đà đúc thép lớn.Ngoài ra, trục lệch tâm nặng cũng được xử lý bằng cách rèn, giúp hoạt động của dòng máy nghiền hàm này trở nên đáng tin cậy hơn.
2, Phối hợp đáng tin cậy và độ bền cao
Ghế chịu lực sử dụng cấu trúc thép đúc nguyên khối, có thể đảm bảo khớp hoàn toàn với khung nghiền và tăng cường đáng kể độ bền hướng tâm của ghế chịu lực, trong khi ghế chịu lực tách rời không có ưu điểm này.Sử dụng công nghệ phân tích phần tử hữu hạn, máy nghiền có độ bền cao hơn.
3, Thao tác đơn giản, an toàn, nhanh chóng
Khoang nghiền sử dụng cấu trúc hình chữ "V" đối xứng, làm cho chiều rộng thực tế của cổng cấp liệu phù hợp với chiều rộng danh nghĩa của cổng cấp liệu.Việc điều chỉnh cổng xả nhanh hơn và thuận tiện hơn.Máy nghiền hàm Châu Âu được trang bị thiết bị điều chỉnh cổng xả dạng nêm, đơn giản hơn, an toàn hơn và nhanh hơn so với điều chỉnh miếng đệm cũ.
4, Tuổi thọ cao và sản lượng cao
Vòng bi được chọn có thông số kỹ thuật lớn hơn và khả năng chịu lực cao hơn.Tất cả các máy nghiền hàm châu Âu đều được trang bị ổ trục lệch tâm lớn hơn và bền hơn so với các máy nghiền khác có cùng thông số kỹ thuật.
Khả năng chịu lực cao hơn và phốt mê cung hiệu quả của chúng giúp kéo dài đáng kể tuổi thọ của vòng bi.Ngoài ra, máy nghiền hàm cũng sử dụng tấm bảo vệ có răng, giúp tăng chiều dài hiệu quả của tấm hàm và làm cho sản lượng cao hơn.

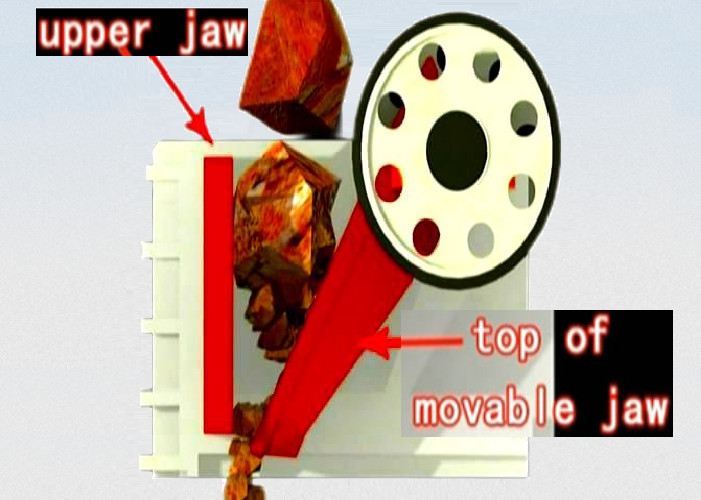

Khi máy nghiền hàm hoạt động, động cơ điều khiển ròng rọc để điều khiển trục lệch tâm quay, sao cho hàm chuyển động tiếp cận định kỳ và rời khỏi hàm tĩnh, dẫn đến nhiều lần nghiền vật liệu vào buồng nghiền, chẳng hạn như ép đùn, chà xát và nghiền, để các vật liệu được nghiền thay đổi từ kích thước hạt lớn sang kích thước hạt nhỏ và giảm dần cho đến khi kích thước hạt đạt yêu cầu và được thải ra khỏi máy nghiền.
