Máy cô đặc ly tâm vàng 1,5kw Máy ​​cấp quặng sắt 30mm

1, Mô tả sản phẩm

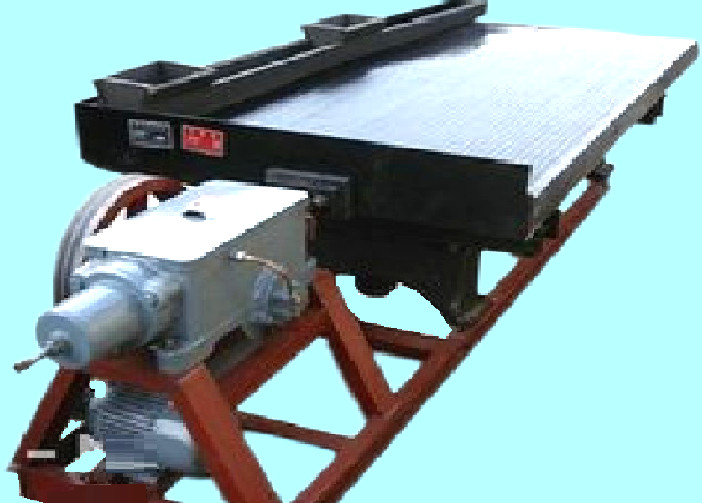

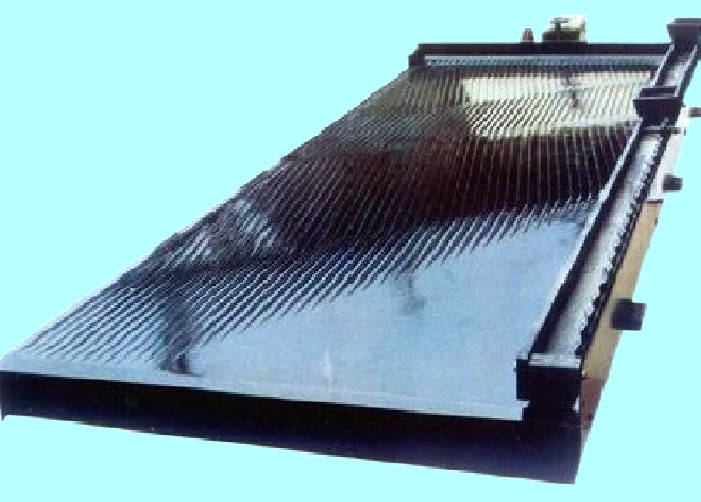

Máy lắc 6-s (còn được gọi là máy lắc 6S, máy lắc hưởng lợi và máy lắc FRP) thuộc thiết bị thụ hưởng trọng lực, được phát triển từ máng máy bay và sau đó hình thành hệ thống riêng với đặc điểm là chuyển động qua lại không đối xứng.Máy lắc 6-s được cấu tạo bởi ba phần: mặt giường, khung và cơ cấu truyền động.Mặt luống có dạng hình thang hoặc hình thoi, với độ nghiêng ngang 1 ° ~ 5 °.Máng cấp liệu quặng và máng cấp nước được cấu tạo phía trên mép nghiêng.Các dải giường được bố trí theo chiều dọc của mặt giường, và chiều cao của chúng giảm dần từ đầu lái sang phía đối diện.Toàn bộ bề mặt giường được nâng đỡ bởi một khung, và một thiết bị truyền tải được lắp đặt ở một đầu của bề mặt giường.Chuyển động sau có thể làm cho bề mặt giường chuyển động về phía trước và có các đặc điểm của chuyển động quay trở lại nhanh chóng khi gần kết thúc, được gọi là chuyển động vi sai.

Máy lắc 6-s là một thiết bị được sử dụng phổ biến để tách quặng hạt mịn.Khi xử lý quặng kim loại, phạm vi kích thước hạt hưởng lợi hiệu quả là 3 ~ 0,019mm, và kích thước hạt giới hạn trên có thể đạt 10mm.Ưu điểm nổi bật của máy lắc 6-s là độ chính xác phân tách cao.Sau một lần phân tách, có thể thu được chất cô đặc cao cấp hoặc chất thải cặn bã, đồng thời có thể kết nối nhiều sản phẩm cùng một lúc.Máy lắc 6-s phẳng dễ chăm sóc và điều chỉnh.Nhược điểm chính là thiết bị chiếm diện tích lớn và công suất xử lý trên một đơn vị diện tích nhà máy thấp.

2, Các thông số kỹ thuật

3, Nguyên tắc làm việc

Ứng dụng của bàn lắc đã có lịch sử gần 100 năm.Bàn lắc ban đầu được chế tạo để chuẩn bị than vào năm 1890 bằng cách sử dụng chuyển động qua lại không đối xứng của bề mặt giường do va đập.Máy lắc 6 s dành cho người thụ hưởng (máy lắc thụ hưởng) được A. Wilfley chế tạo từ năm 1896 đến năm 1898 và áp dụng cơ chế khuỷu tay lệch tâm.Năm 1918, plantio đã chế tạo một cơ cấu truyền động khác với đòn bẩy cam.Hai cấu trúc đầu shaker 6 s này vẫn được sử dụng sau khi cải tiến.Sau Chiến tranh thế giới thứ hai, Đức đã chế tạo máy lắc nhanh 6 giây với bộ truyền động lệch tâm.Máy lắc kiểu lò xo quán tính 6-s được phát triển thành công vào năm 1964 và đã được phổ biến và ứng dụng trong sản xuất.

4. Gấp cấu trúc chính

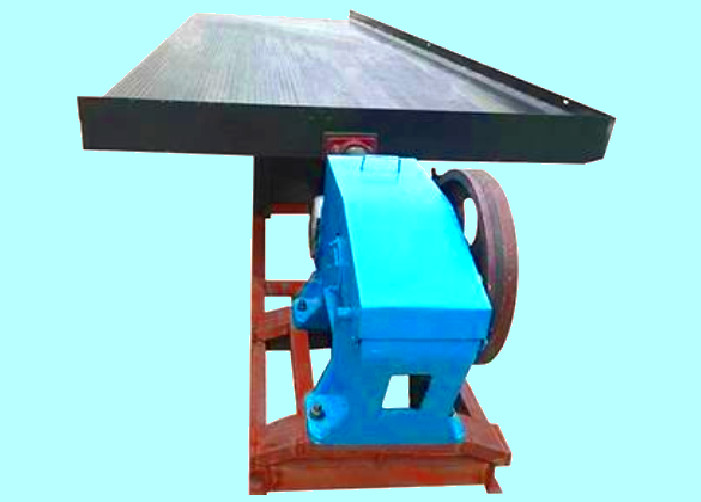

Máy lắc chủ yếu bao gồm tám bộ phận: đầu giường, động cơ, bộ điều chỉnh độ dốc, mặt luống, máng quặng, bể chứa nước, dải vào và hệ thống bôi trơn.Chuyển động pittông được thực hiện nhờ cơ cấu truyền thanh truyền trục khuỷu.Động cơ truyền động cho puli lớn truyền động cho trục khuỷu quay qua bộ truyền động đai, rô to chuyển động lên xuống.Khi xe di chuyển xuống, đĩa khuỷu đẩy trục sau và thanh truyền tịnh tiến lùi.Lò xo được nén, và mặt giường được kết nối với thanh chuyển động thông qua ghế liên kết.Do đó, lúc này mặt giường cũng dịch chuyển về phía sau.Khi hòn non bộ chuyển động lên trên, nó bị lực căng dãn của lò xo đẩy lên, Khi đó mặt giường chuyển động tịnh tiến.
