Thượng Hải Banghuai Heavy Industry Machinery Co., Ltd.
| Nguồn gốc: | Thượng Hải |
|---|---|
| Hàng hiệu: | Shanghai banghuai Heavy Industry Machinery Co., Ltd |
| Chứng nhận: | ISO9001 |
| Số lượng đặt hàng tối thiểu: | 1 |
| Giá bán: | Price negotiable |
| Thời gian giao hàng: | 5-8 NGÀY LÀM VIỆC |
| Điều khoản thanh toán: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |
| Khả năng cung cấp: | 100 |
| Số mô hình: | PEV125 PEC125 | Kích thước đầu vào: | 0-950mm |
|---|---|---|---|
| Khả năng sản xuất: | 290-850T / h | Vật liệu áp dụng: | Quặng có độ cứng khác nhau |
| Các lĩnh vực ứng dụng: | Khai thác và nghiền | Kích thước cổng xả (mm): | 20-90 |
| Kích thước tổng thể (L × W × H) (mm): | 2150 × 2390 × 1590 | Trọng lượng (T): | 49 |
| Điểm nổi bật: | Máy nghiền hàm 750mm PE,Máy nghiền hàm 11t PE,Máy nghiền bauxite 750mm |
||
Mô tả Sản phẩm

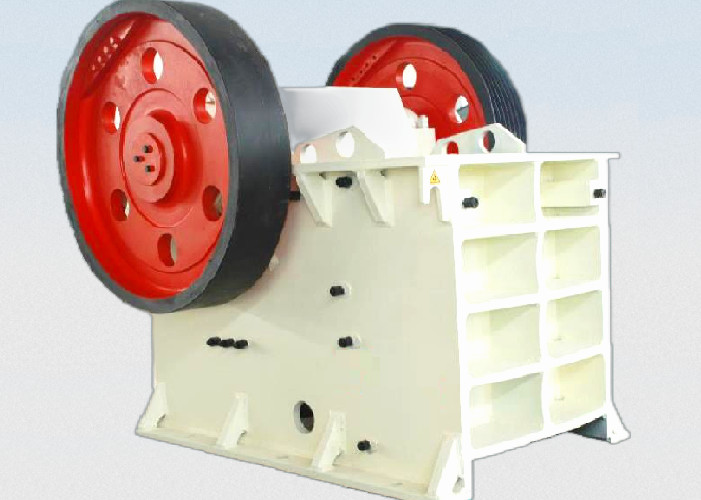

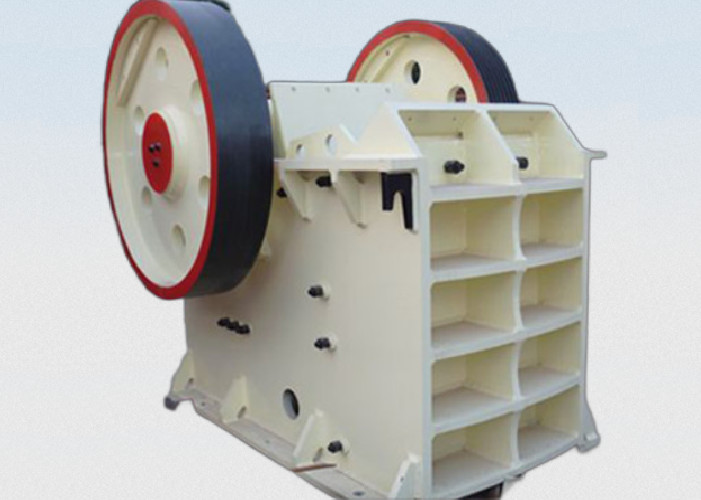

PEV300 × 1300 Máy nghiền hàm Máy nghiền hình nón Máy nghiền đá Máy nghiền mỏ
Máy nghiền chủ yếu bao gồm tấm bảo vệ đầu hàm, tấm hàm di chuyển, tấm cố định, tấm bảo vệ bên, khung, đế máy chủ (gãy mịn không có đai), tấm khuỷu, lò xo, tấm đệm khuỷu, cơ cấu điều chỉnh cổng xả, trục lệch tâm , ổ trục, puli đai (bánh đà), hệ thống khởi động, thiết bị khóa và hệ thống bôi trơn.
Khung được hàn bằng thép tấm.Tấm hàm cố định được cấu tạo bởi tấm cố định hàm trên và dưới và tấm cố định giữa (hơn 75 tấm), được cố định vào thành trước của khung thông qua sắt ép cố định hàm và bu lông cố định;Tấm hàm di động được cố định trên đầu hàm bằng bàn ủi ép hàm di động.
Ngoài tác dụng nâng đỡ đầu hàm và làm cho nó chạy theo một rãnh chuyển động nhất định, tấm lót còn có vai trò bảo vệ khi khoang nghiền lọt vào không thể phá vỡ được và tải trọng tăng mạnh;Đó là để cắt tải và bảo vệ các bộ phận khác khỏi bị hư hại do tự đứt gãy.
Thiết bị điều chỉnh sử dụng kiểu điều chỉnh nêm, và nêm có thể di chuyển sang trái và phải trong máng của bức tường phía sau của khung;Xoay đai ốc xoay của thiết bị điều chỉnh để dẫn động nêm di chuyển sang trái và phải, để điều chỉnh kích thước của cổng xả.
Thanh kéo lò xo, lò xo và thiết bị khóa đóng vai trò khóa để siết chặt hàm chuyển động và ngăn đĩa khuỷu rơi ra, giúp máy nghiền hoạt động bình thường.Khi máy nghiền hoạt động, áp lực lò xo không được quá lớn, miễn là có thể loại bỏ âm thanh va đập giữa đĩa khuỷu và ghế điều chỉnh đĩa khuỷu.
Người mẫu |
PEV75 |
PEV90 |
PEV106 |
PEV125 |
PEV160 |
PEV200 |
|
Kích thước đầu vào thức ăn (mm) |
750 |
900 |
1060 |
1250 |
1600 |
2000 |
|
Chiều sâu cổng nạp (mm) |
500 |
600 |
750 |
950 |
1200 |
1500 |
|
Công suất điện (kw) |
55-75 |
75-90 |
132 |
160 |
250 |
400 |
|
Kích thước xả (mm) |
Kích thước của cổng xả (mm) |
Công suất (t / h) |
|||||
0-60 |
40 |
55-80 |
|
|
|
|
|
0-75 |
50 |
70-90 |
|
|
|
|
|
0-90 |
60 |
80-110 |
120-155 |
|
|
|
|
0-105 |
70 |
105-130 |
140-180 |
155-200 |
|
|
|
0-120 |
80 |
120-150 |
160-210 |
175-230 |
|
|
|
0-135 |
90 |
130-170 |
180-235 |
200-260 |
|
|
|
0-150 |
100 |
150-190 |
200-260 |
220-290 |
290-380 |
|
|
0-185 |
125 |
190-260 |
250-325 |
280-365 |
350-455 |
|
|
0-225 |
150 |
250-340 |
300-390 |
335-435 |
410-535 |
520-675 |
|
0-260 |
175 |
|
350-455 |
390-510 |
470-610 |
595-775 |
760-990 |
0-300 |
200 |
|
|
445-580 |
530-690 |
675-880 |
855-1110 |
0-340 |
225 |
|
|
|
590-770 |
750-975 |
945-1230 |
0-375 |
250 |
|
|
|
650-845 |
825-1070 |
1040-1350 |
0-410 |
275 |
|
|
|
|
900-1170 |
11h30-1470 |
0-450 |
300 |
|
|
|
|
980-1275 |
1225-1590 |
1, Các thành phần, sản xuất tuyệt vời
Hàm di động được làm từ chất liệu tốt, có độ bền cao.Cụm hàm di chuyển được cấu tạo bằng thép đúc chất lượng cao và được dẫn động bằng hai bánh đà đúc lớn bằng thép.Ngoài ra, trục lệch tâm nặng còn được gia công bằng phương pháp rèn giúp cho quá trình vận hành của dòng máy nghiền hàm này trở nên đáng tin cậy hơn.
Ghế chịu lực sử dụng cấu trúc thép đúc nguyên khối, có thể đảm bảo phù hợp hoàn toàn với khung nghiền và tăng cường đáng kể độ bền hướng tâm của ghế chịu lực, trong khi ghế chịu lực tách rời không có ưu điểm này.Sử dụng công nghệ phân tích phần tử hữu hạn, máy nghiền có độ bền cao hơn.
3, Hoạt động đơn giản, an toàn và nhanh chóng
Khoang nghiền sử dụng cấu trúc hình chữ "V" đối xứng, làm cho chiều rộng thực tế của cổng cấp liệu phù hợp với chiều rộng danh nghĩa của cổng cấp liệu.Việc điều chỉnh cổng xả nhanh chóng và thuận tiện hơn.Các dòng máy nghiền hàm của Châu Âu được trang bị thiết bị điều chỉnh cổng xả dạng nêm, đơn giản hơn, an toàn và nhanh chóng hơn so với việc điều chỉnh gioăng cũ.
4, Tuổi thọ dài và sản lượng cao
Vòng bi được chọn có thông số kỹ thuật lớn hơn và khả năng chịu lực cao hơn.Tất cả các máy nghiền hàm của Châu Âu đều được trang bị ổ trục lệch tâm lớn hơn và bền hơn so với các máy nghiền khác có cùng thông số kỹ thuật.
Khả năng chịu lực cao hơn và con dấu mê cung hiệu quả của chúng kéo dài đáng kể tuổi thọ của vòng bi.Ngoài ra, máy nghiền hàm cũng sử dụng tấm bảo vệ có răng, giúp tăng chiều dài hiệu quả của tấm hàm và làm cho sản lượng cao hơn.

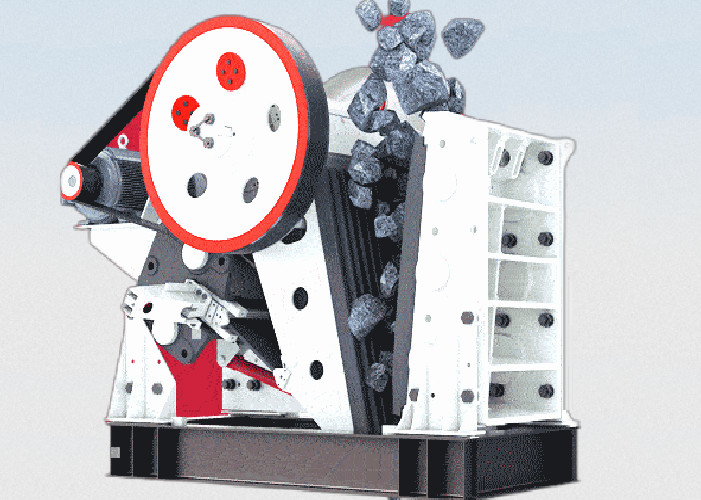

Khi máy nghiền hàm hoạt động, động cơ truyền động cho puli dẫn động trục lệch tâm quay, để hàm chuyển động tiếp cận định kỳ và rời khỏi hàm tĩnh, dẫn đến nghiền nhiều vật liệu đi vào buồng nghiền, chẳng hạn như ép đùn, chà xát và nghiền để nguyên liệu được nghiền thay đổi từ cỡ hạt lớn sang cỡ hạt nhỏ và nhỏ dần cho đến khi cỡ hạt đạt yêu cầu thì được thải ra khỏi máy nghiền.
